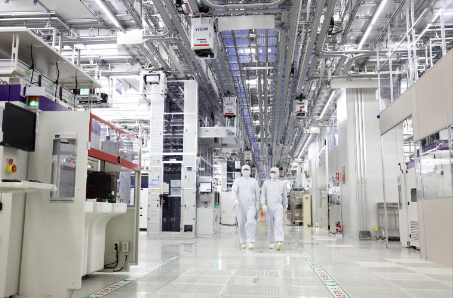

芯片廠作為高精密制造的代表，對弱電工程的要求涵蓋高可靠性、低干擾、可擴展性及智能化管理，需從系統集成規劃、設備選型、布線設計、環境控制、安全防護等多維度構建百實科技芯片廠弱電工程解決方案。

一、系統集成規劃：構建可擴展的智能化底座

1、多系統協同設計

　　需整合綜合布線、計算機網絡、視頻監控、門禁控制、環境監控、能源管理、工業自動化等子系統，確保數據交互順暢。

　　采用模塊化架構，預留接口與協議支持，便于未來新增設備或技術(如AI分析、物聯網傳感器)的接入。

2、分層網絡架構

　　核心層：部署高性能核心交換機，支持萬兆/40G骨干傳輸，確保大數據量(低延遲傳輸。

　　接入層：采用工業級交換機，支持PROFINET、EtherCAT等工業協議，滿足生產設備的實時控制需求。

　　無線覆蓋：全廠區部署Wi-Fi 6/6E或5G專網，為AGV小車、PDA終端提供無縫漫游，支持高密度設備接入。

二、設備選型：穩定可靠與高精度并重

1、關鍵設備標準

　　網絡設備：選擇支持冗余電源、環網冗余的交換機，確保網絡7×24小時運行。

　　監控設備：采用4K高清攝像機，支持H.265編碼以降低帶寬占用;溫濕度傳感器精度需達±0.5℃，滿足潔凈室環境監控需求。

　　門禁系統：支持多因子認證，響應時間≤1秒，記錄存儲時長≥90天。

2、抗干擾設計

　　屏蔽線纜：在強電磁干擾區域使用STP屏蔽雙絞線或光纖，減少信號衰減。

　　獨立接地系統：采用星形接地方式，接地電阻≤1Ω，避免地環路干擾;敏感設備(如高精度傳感器)配置獨立接地排。

三、布線與傳輸：保障數據穩定與安全

1、綜合布線系統

　　主干線路：采用單模光纖，支持10G/40G傳輸，距離≤2km時無需中繼。

　　水平布線：六類非屏蔽雙絞線(Cat6A)支持千兆到桌面，預留20%端口冗余;潔凈室使用防塵線槽，線纜彎曲半徑≥4倍直徑。

　　特殊區域處理：防靜電地板下鋪設線纜時，需使用金屬橋架并接地;高濕度區域采用防水接頭。

2、無線傳輸優化

　　信道規劃：通過Wi-Fi分析儀規劃信道，避免同頻干擾;關鍵區域部署專用AP，信號強度≥-65dBm。

　　PoE供電：采用802.3bt標準PoE++交換機，為高清攝像機、無線AP提供最高90W功率，減少電源線部署。

四、環境監控與控制：維持潔凈室核心參數

1、參數實時監測

　　部署溫濕度、壓差、顆粒物(PM2.5/PM10)、VOCs傳感器，監測頻率≥1次/秒，數據上傳至中央監控平臺。

　　潔凈室壓差控制：通過變頻風機調節新風量，維持與相鄰區域壓差≥10Pa，防止交叉污染。

2、智能聯動控制

　　當溫濕度超限時，自動觸發空調系統調節;顆粒物超標時，聯動FFU提高風速。

　　能源管理系統實時監測水、電、氣消耗，通過AI算法優化設備運行策略，降低PUE(電源使用效率)值。

五、安全防護與監控：構建多層級防御體系

1、物理安全

　　周界防護：部署電子圍欄+振動光纖，實時檢測非法入侵;出入口配置防爆閘機，支持防尾隨功能。

　　視頻監控：關鍵區域部署全景攝像頭，支持智能分析(如人員闖入、物品遺留)。

2、網絡安全

　　網絡隔離：劃分VLAN(如生產網、辦公網、安防網)，通過工業網閘實現數據單向傳輸，防止病毒擴散。

　　入侵防御：部署下一代防火墻(NGFW)+入侵檢測系統(IDS)，攔截DDoS攻擊、惡意代碼傳播。

六、智能分析與優化：提升運營效率

1、數據挖掘與應用

　　通過大數據平臺匯聚生產、設備、環境數據，生成可視化報表(如設備OEE、能耗趨勢)。

　　應用機器學習算法預測設備故障(如基于振動傳感器的軸承壽命預測)，提前安排維護計劃。

2、遠程運維支持

　　配置遠程桌面軟件，允許工程師異地調試設備;通過AR眼鏡實現遠程專家指導，減少現場停機時間。

　　百實科技芯片廠弱電工程解決方案多系統深度集成，數據傳輸高效穩定，為芯片生產打造無縫銜接的智能脈絡。
